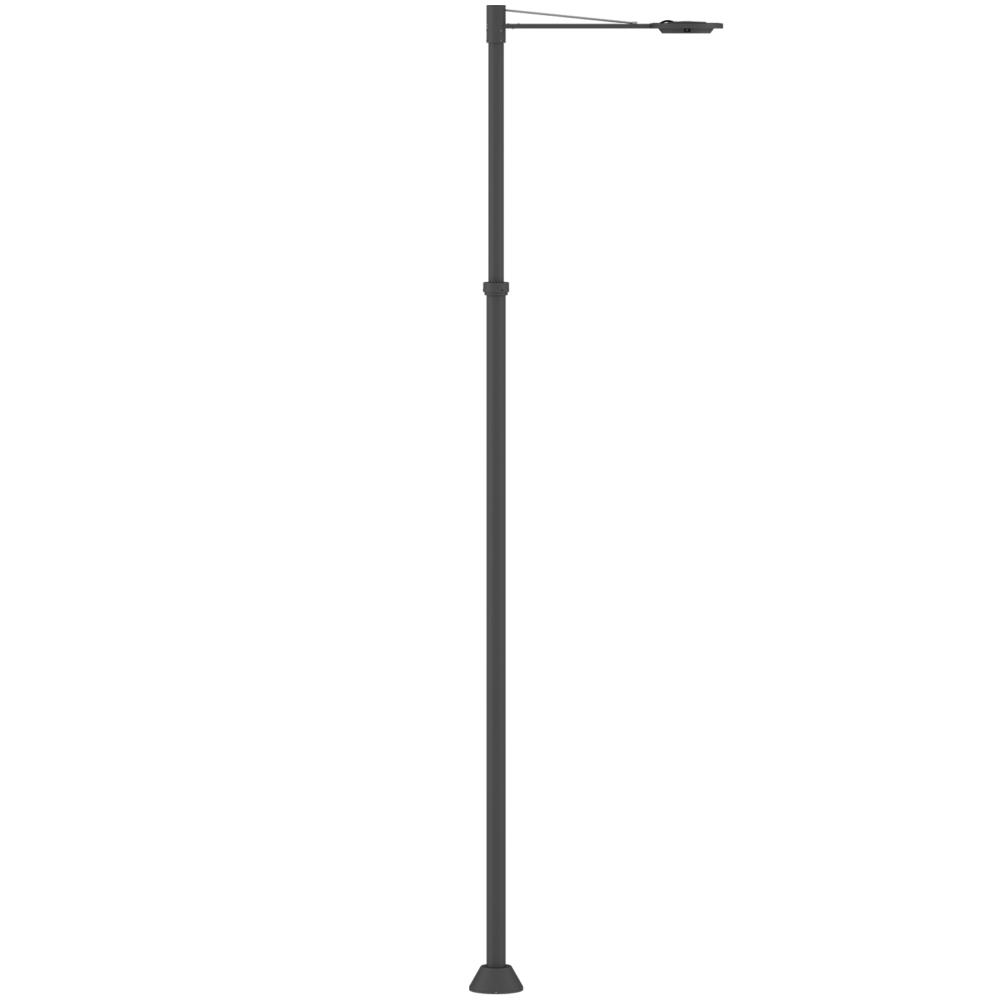

Mât PA

Mât en acier rétreint.

Mât en acier à section circulaire rétreint avec rondelle en acier tourné, composé de deux segments, réalisé avec des éléments tubulaires soudés les uns aux autres.

Aller aux téléchargements

Sezione circolare Palo rastremato

Mât en acier à section circulaire rétreint avec rondelle en acier tourné, composé de deux segments, réalisé avec des éléments tubulaires soudés les uns aux autres.

Sezione circolare

Palo rastremato

Caractéristiques

Le mat PA pour l’éclairage public en acier rétreinte à section circulaire fuselé avec rondelle de jonction plate en acier tourné, composé de deux sections réalisées avec des éléments tubulaires soudés entre eux. Fente passe-câbles et fente pour bornier avec finition des bords de coupe adaptée également pour le montage d’un couvercle encastré affleurant du mât.

Trois hauteurs disponibles

PA 6.5

Hauteur 6500 mm
1° partie H 4700 mm – Ø 127 mm
2° partie H 1800 mm – Ø 102 mm
Interramento 800 mm

PA 7.5

Hauteur 7500 mm
1° tratto H 5200 mm – Ø 127 mm
2° tratto H 2300 mm – Ø 102 mm
Interramento 800 mm

PA 8.5

Hauteur 8500 mm
1° tratto H 6000 mm – Ø 127 mm
2° tratto H 2500 mm – Ø 102 mm
Interramento 1000 mm

Couleurs disponibles

Galvanisation à chaud selon ISO 1461 et brossage ultérieur pour assurer une finition de surface parfaite.

Graphite

Code 01

Noir

Code 02

Argent

Code 03

Sable

Code 04

Colore RAL

Couleur RAL

Sur demande

Design

Qualité

Sécurité

Consoles compatibles avec le mât PA

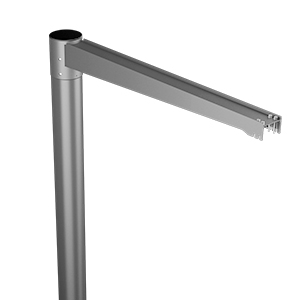

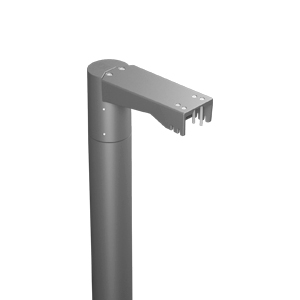

MASTER TP 102

Code: TP 102

Spécifique pour MASTER 3 et MASTER 6.
Peut être installé avec 1 – 2 – 3 bras.

MASTER BR

Code: BR-L

Peut être installé avec 1 – 2 – 3 – 4 bras.

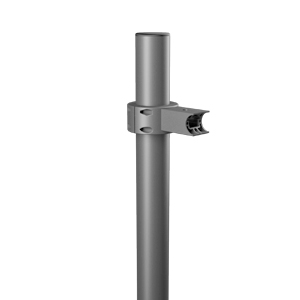

Q QUADRO ADQ

Codes: ADQ3 et ADQ5

Spécifique pour Q3 QUADRO et Q5 QUADRO.
Peut être installé avec 1 – 2 bras.

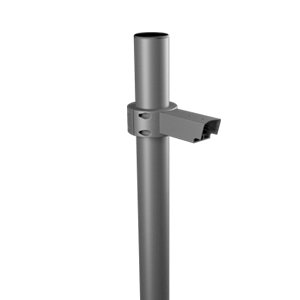

LOGIKA ADL

Codes: AD L1 et AD L2

Spécifique pour LOGIKA 1 et LOGIKA 2.
Peut être installé avec 1 – 2 bras.

MA

Code: MA/1

Généralement utilisé pour ARMONIA.
Peut être installé avec 1 – 2 – 3 bras.

MA

Code: MA/2

Généralement utilisé pour ARMONIA.
Peut être installé avec 1 – 2 – 3 bras.

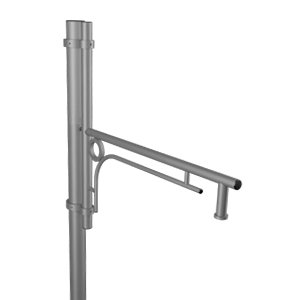

MA

Code: MA/3

Généralement utilisé pour ARMONIA.
Peut être installé avec 1 – 2 – 3 bras.

MA

Code: MA/4

Généralement utilisé pour ARMONIA.
Peut être installé avec 1 – 2 – 3 bras.

MA

Code: MA/5

Généralement utilisé pour ARMONIA.
Peut être installé avec 1 – 2 – 3 bras.

MP

Code: MP

Généralement utilisé pour GOBLET.
Peut être installé avec 1 – 2 – 3 bras.

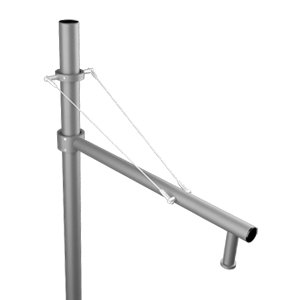

MK

Code: MK/S

Peut être installé avec 1 – 2 – 3 bras.

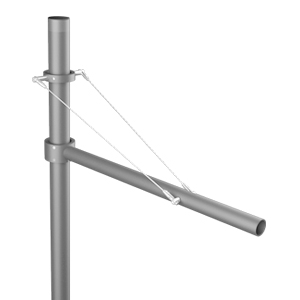

MK

Code: MK/K

Peut être installé avec 1 – 2 – 3 bras.

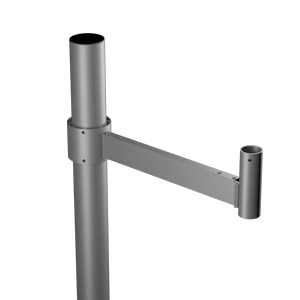

ME

Code: ME

Peut être installé avec 1 – 2 – 3 bras.

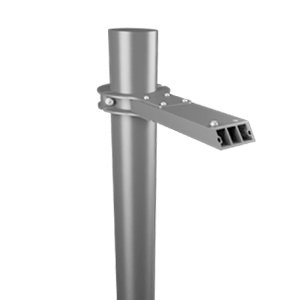

ECORAYS MBC

Code: MBC

Spécifique pour ECORAYS.
Peut être installé avec 1 bride de fixation.
Pour attaque décalée uniquement.

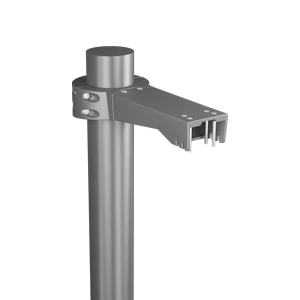

MASTER BR-C

Code: BR-C

Spécifique pour MASTER 3 et MASTER 6.
Peut être installé avec 1 – 2 bras.
Pour attaque décalée uniquement.

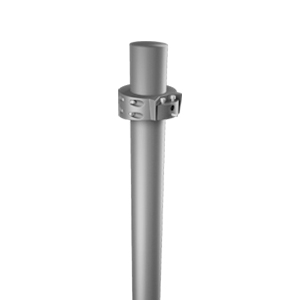

MOD 2.0 AC

Code: AC 102

Spécifique pour MOD 2.0 URBAN.

Produits compatibles avec le mât PA

Installations sur bras ou têtes de mât Ø 102 mm.

ARMONIA

COMPASS

ECORAYS

GOBLET

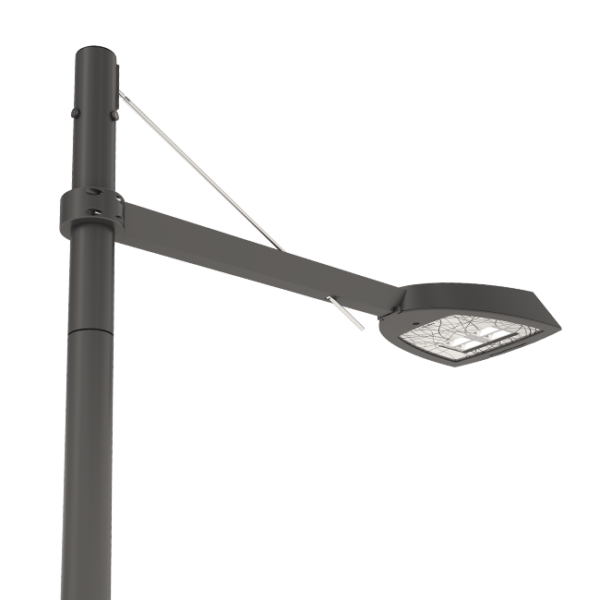

LOGIKA

MASTER 3

MASTER 6
